Разпределително табло – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Подробности за продукта
| Производител | |
|---|---|
| Тегло | 2,04 kg |
| CN | 85381000 |

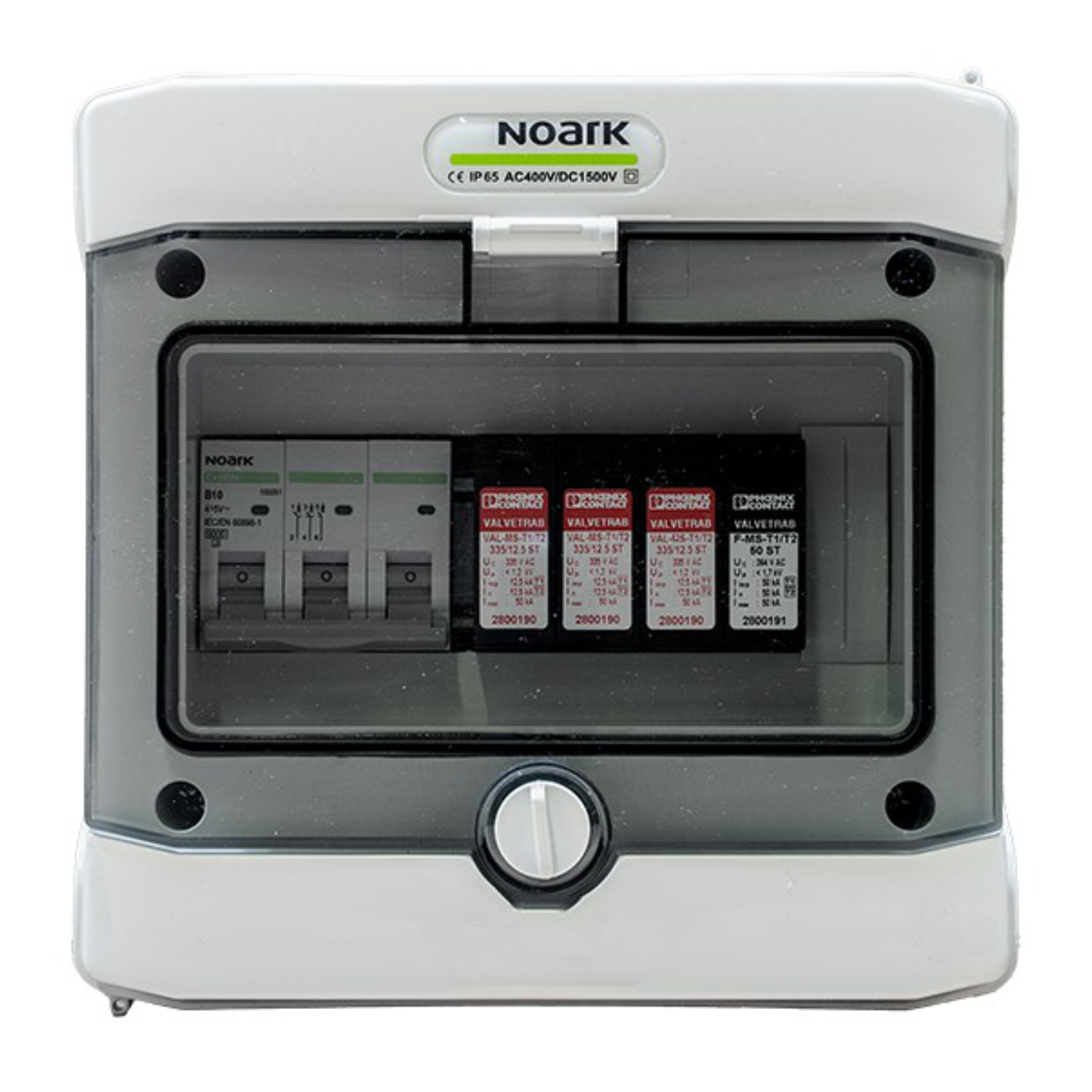

Разпределително табло NOARK SHP-232 AC
SHP-232 AC е модулен ограничител на пренапрежения за променлив ток тип T1/T2, интегриран с автоматичен прекъсвач, предназначен за защита на фотоволтаични инсталации от последиците от пренапрежения. Устройството се характеризира със степен на защита IP65, устойчивост на UV лъчение и готовност за свързване, осигурявайки безопасност и надеждност на системата.
Основни характеристики на SHP-232 AC:
- Интегриран ограничител на пренапрежения тип T1/T2 и автоматичен прекъсвач Noark B16A 3P.
- Номинално изолационно напрежение U: 400 V AC, 1500 V DC.
- Степен на защита IP65 и устойчивост на UV лъчение.
- Модулна конструкция с възможност за свързване отгоре или отдолу.
- Номинална изключваща способност на автоматичния прекъсвач Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Номинален пиков ток на ограничителя Imax (8/20) μs: 50 kA.
- Гаранция: 5 години.
За кого е подходящ избор?
SHP-232 AC е идеално решение за инсталатори и собственици на фотоволтаични системи, които търсят комплексна защита от пренапрежения. Благодарение на високата степен на защита IP65 и устойчивостта на UV, устройството е подходящо за монтаж при тежки външни условия, което го прави отличен избор за жилищни и търговски инсталации, където е ключово да се осигури дългосрочната безопасност на оборудването.
| ОСНОВНИ ПАРАМЕТРИ | |
|---|---|
| Модел | SHP-232 AC |
| Брой полюси | 8 |
| ЕЛЕКТРИЧЕСКИ И МЕХАНИЧНИ ПАРАМЕТРИ НА КОРПУСА | |
| Размери на корпуса без щуцери и MC4 (Дъл|Шир|Вис) (мм) | 120.00 | 202.00 | 201.00 |
| Съответствие с | EN 60670-1, EN 62208 |
| Степен на защита | IP65 |
| Клас на защита | II |
| Номинално изолационно напрежение U₁ (V) | 400 V AC, 1500 V DC |
| Тест с разгорял проводник (°C) | 650°C |
| Удароустойчивост | IK08 |
| Устойчивост на UV | Да |
| Пластмаса за рециклиране | безхалогенен |
| Работна температура (°C) | -25°C до +60°C |
| ПОДРОБНИ СПЕЦИФИКАЦИИ | |
| Автоматичен прекъсвач (MCB) | |
| Производител / Модел | Noark / Ex9BN 3P B16 |
| Номинален ток (A) | 16 A; 3-полюсен |
| Номинално работно напрежение Ue (V) | 230/415 V AC |
| Минимално напрежение (V) | 72 V DC на полюс (1P, 2P), 48 V DC на полюс (3P, 4P) |
| Номинално импулсно напрежение Uimp (kV) | 6 kV |
| Номинална токова способност за прекъсване Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Номинално изолационно напрежение U₁ (V) | 690 V AC |
| Брой полюси | 3 |
| Честота (Hz) | 50/60 Hz |
| Характеристика | B |
| Съответствие с | IEC/EN 60898-1, IEC/EN 60947-2 |
| Механична издръжливост (включвания) | 20 000 |
| Електрическа издръжливост (включвания) | 10 000 |
| Клас на ограничаване на енергията | 3 |
| Категория на използване | A |
| Посока на захранване | Произволна (отгоре или отдолу) |
| Ограничител на пренапрежения AC (SPD) | |
| Производител / Модел | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Съответствие с | EN 61643-11 / IEC 61643-11 |
| Клас по IEC | I / II, T1 / T2 |
| Система на захранване IEC | TT, TN-S |
| Брой полюси | 4 |
| Защитни проводници | L-N, L-PE, N-PE |
| Посоки на действие | 3L-N & N-PE |
| Номинално напрежение Un (V) | 240/415 V AC |
| Номинална честота fN (Hz) | 50 Hz (60 Hz) |
| Максимално работно напрежение Uc (L-N) (V AC) | 335 V AC |
| Максимално работно напрежение Uc (L-PE) (V AC) | 335 V AC |
| Максимално работно напрежение Uc (N-PE) (V AC) | 264 V AC |
| Номинален товарен ток I (A) | 80 A |
| Ток по защитния проводник |PE (mA) | ≤ 5 ΜΑ |
| Консумация в режим готовност Pc (mVA) | ≤ 810 mVA |
| Номинален отводен ток I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Максимален разряден ток Imax (8/20) μs (kA) | 50 kA |
| Изпитателен ток на мълния (10/350) µs, заряд (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Изпитателен ток на мълния (10/350) µs, специфична енергия (kJ/Ω) | 39 kJ/Ω (L-N), 39 kJ/Ω (L-PE), 625 kJ/Ω (N-PE) |
| Изпитателен ток на мълния (10/350) µs, пиков ток Iimp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Общ отводен ток Itotal (8/20) μs (kA) | 50 kA |
| Общ отводен ток Itotal (10/350) μs (kA) | 50 kA |
| Способност за гасене на последващ ток Ifi (N-PE) (kA) | 50 kA |
| Устойчивост при късо съединение ISCCR (kA) | 100 A |
| Ниво на защита Up (L-N) (kV) | ≤ 1,2 kV |
| Ниво на защита Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Ниво на защита Up (N-PE) (kV) | ≤ 2 kV |
| Остатъчно напрежение Ures (L-N) (kV) | ≤ 1,7 kV |
| Остатъчно напрежение Ures (L-PE) (kV) | ≤ 1,2 kV (при In) |
| Остатъчно напрежение Ures (N-PE) (kV) | ≤ 1,2 kV (при 5 kA) |
| Поведение при TOV за U₁ (L-N) (V AC) | 415 V AC (5s) |
| Поведение при TOV за U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Време за сработване t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Време за сработване t₁ (L-PE) (ns) | ≤ 25 ns |
| Време за сработване tд (N-PE) (ns) | ≤ 100 ns |
| Максимална предварителна защита в преминаващи инсталации (A) | 80 A (gG 16 mm²) |
| Макс. стойност на предпазител в радиални инсталации (A) | 160 A (gG) |
| Максимален разряден ток Imax (8/20) μs (kA) | 65 kA |
| ОБЩА ИНФОРМАЦИЯ | |
| Гаранция (години) | 5 |
| Готов за свързване | Да |
| Тегло (kg) | 1.740 KG |
