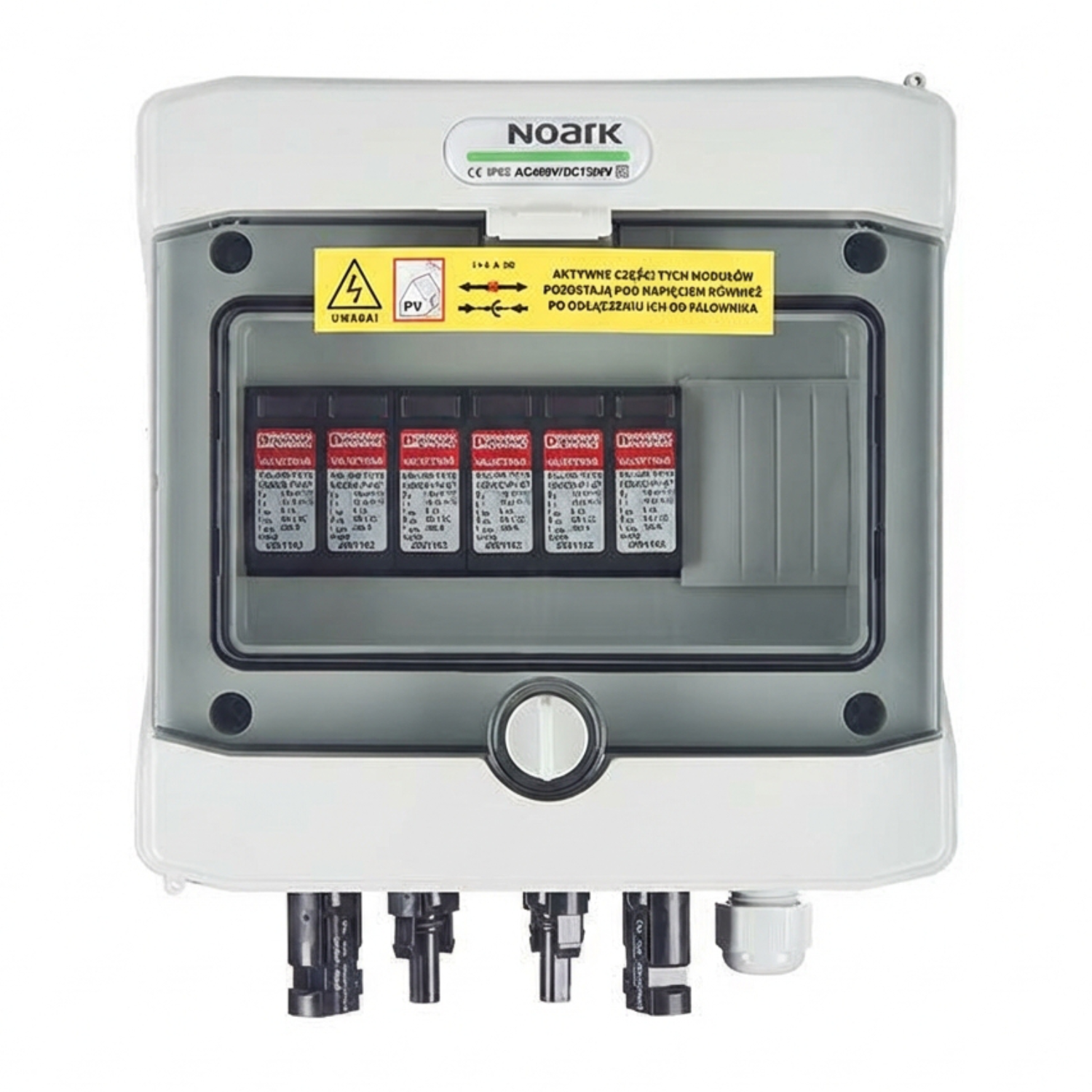

Разпределително табло – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Подробности за продукта
| Тегло | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC – стандартна серия
Кутията за свързване Noark SH-6 DC е херметично решение, предназначено за фотоволтаични инсталации. Осигурява висок клас защита IP65 и клас на защитеност II, което я прави идеален избор за системи, изискващи надеждност и безопасност. Модулната конструкция позволява гъвкаво адаптиране към нуждите на инсталацията.
Най-важни характеристики на херметичната кутия за свързване Noark SH-6 DC:
- Модулно изпълнение с 8 места за модули, осигуряващо гъвкавост при конфигуриране.
- Интегрирани таблови MC4 връзки, улесняващи монтажа.
- Степен на защита IP65, осигуряваща устойчивост на прах и вода.
- Клас на защитеност II за повишена безопасност на потребителите.
- Оборудвана с ограничител на пренапрежение DC тип 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Прозрачни врати, позволяващи бърза инспекция.
За кого е подходящ избор?
Кутията Noark SH-6 DC е отличен избор за монтажници на фотоволтаични системи, както за такива с мълниезащитна инсталация, така и без. Нейната херметична конструкция и високата степен на защита IP65 я правят подходяща за повърхностен монтаж на открито. Това е идеално решение за жилищни и търговски инсталации, където безопасността и надеждността са приоритет.
| Параметър | PHS 8T |
|---|---|
| ЕЛЕКТРИЧЕСКИ И МЕХАНИЧНИ ПАРАМЕТРИ НА КОРПУСА | |
| Модел | PHS 8T |
| Брой модули | 8 |
| Изпълнение съгласно | EN 60670-1, EN 62208 |
| Степен на защита | IP65 |
| Клас на защита | II |
| Номинално изолационно напрежение (Ui) | 690 V AC, 1000 V DC |
| Тест с разжарен проводник | 650°C |
| Устойчивост на удар | IK08 |
| Пластмаса за рециклиране | без халогени |
| Използвани присъединителни връзки | 2 x верига модули за 2 MPPT, 2 x DC ограничител на пренапрежения тип 1+2, Готово за свързване, Модулно изпълнение, Панелни връзки MC4 |
| Врата | прозрачна |
| Цвят | бял |
| ИЗПОЛЗВАН DC ОГРАНИЧИТЕЛ НА ПРЕНАПРЕЖЕНИЯ | |
| Производител/модел | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Защита срещу пренапрежения | Тип 1+2 |
| Максимално постоянно напрежение UCPV | 1050 V DC |
| Устойчивост на късо съединение I SCPV | 2000 A |
| Продължителен работен ток ICPV | <20 µA |
| Номинален товарен ток IL | 80 A |
| Ток на защитния проводник IPE | <=20 µA DC, <=250 µA AC |
| Потребление в режим на готовност PC | <25 mVA |
| Номинален отводен ток (8/20) µs | 15 kA |
| Максимален разряден ток Imax (8/20) µs | 40 kA |
| Импулсен ток от мълния (10/350) µs, заряд | 2,5 As |
| Импулсен ток от мълния (10/350) µs, специфична енергия | 6,25 kJ/ΩM |
| Импулсен ток от мълния (10/350) µs, пиковa стойност Limp | 5 kA |
| Сумарен отводен ток Itotal (8/20) µs | 40 kA |
| Сумарен отводен ток Itotal (10/350) µs | 5 kA |
| Ниво на защита Up | <= 3,5 kV |
| Остатъчно напрежение Ures | <= 3,5 kV (при In), <= 2,9 kV (при 5 kA), <= 3,2 kV (при 10 kA), <= 3,7 kV (при 20 kA), <= 4,1 kV (при 30 kA), <= 4,6 kV (при 40 kA) |
| Време на отговор tA | <= 25ns |
| Съпротивление на изолацията Riso | <= 5 GΩ (при 500 VDC) |
