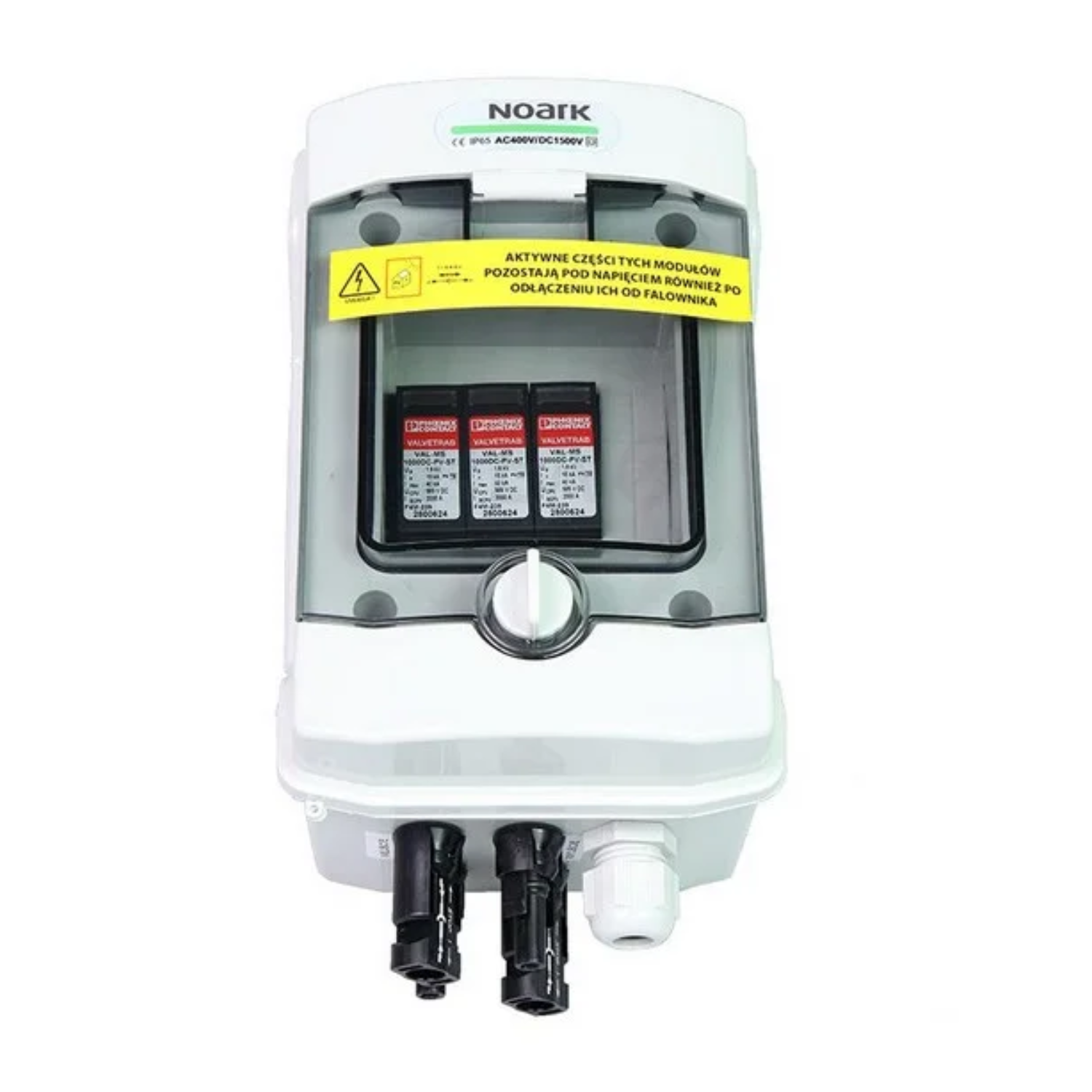

Разпределително табло – NOARK – SH-5 DC
Подробности за продукта
| Тегло | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Серия Standard
Модулният ограничител на пренапрежения SH-5 DC от серията Standard на Noark е проектиран да защитава фотоволтаични инсталации от последиците на пренапрежения. Оборудван с усъвършенствани ограничители тип T1/T2, той осигурява високо ниво на безопасност и надеждност при експлоатация в тежки условия, потвърдени от степента на защита IP65 и устойчивост на ултравиолетово излъчване.
Основни характеристики на Noark SH-5 DC Серия Standard:
- Ефективна защита от пренапрежения тип T1/T2 благодарение на ограничителя PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Максимален разряден ток Imax до 40 kA (8/20 μs) и номинален ток In 15 kA (8/20 μs).
- Бързо време за реакция ≤ 25 ns, което минимизира риска от повреди на защитеното оборудване.
- Здрав, модулен корпус с клас на защита IP65, устойчив на ултравиолетово излъчване и удари (IK08).
- Номинално изолационно напрежение U: 400 V AC, 1500 V DC, с възможност за работа при температури от -25°C до +60°C.
- Готов за свързване с фабрично инсталирани конектори MC4 Stäubli и с 5-годишна гаранция.
За кого е подходящ избор?
Noark SH-5 DC Серия Standard е идеалното решение за инсталатори на фотоволтаични системи, които търсят надеждна и лесна за монтаж защита за инсталации, работещи с високи DC напрежения. Подходящ е отлично както за жилищни, така и за комерсиални приложения, където безопасността и дългият живот на защитените от пренапрежения устройства са от ключово значение.
| Параметър | SH-5 DC |
|---|---|
| ВХОДНИ ДАННИ ЗА АКУМУЛАТОРА | |
| Брой входове | изходи на PV веригата | 1 | 1 |
| Брой полета | 4 |
| Тип на свързване | табло MC4 Stäubli |
| Модел | PHS 4 T |
| ОСНОВНИ ПАРАМЕТРИ НА DC СТРАНАТА | |
| Брой | Вид на DC ограничител на пренапрежения | Тип | 1 | Phoenix | T1/T2 |
| ЕЛЕКТРИЧЕСКИ И МЕХАНИЧНИ ПАРАМЕТРИ НА КОРПУСА | |
| Размери на корпуса без щуцери и MC4 (Дъл|Шир|Вис) (мм) | 120.00 | 128.00 | 201.00 |
| Съответствие с | EN 60670-1, EN 62208 |
| Степен на защита | IP65 |
| Клас на защита | II |
| Номинално изолационно напрежение U₁ (V) | 400 V AC, 1500 V DC |
| Тест с нагрят прът (°C) | 650°C |
| Устойчивост на удари | IK08 |
| Устойчивост на UV | Да |
| Пластмаса за рециклиране | безхалогенна |
| Работна температура (°C) | -25°C – +60°C |
| ИЗПОЛЗВАН DC ОГРАНИЧИТЕЛ НА ПРЕНАПРЕЖЕНИЯ (SPD) | |
| Производител | PHOENIX |
| Модел | VAL-MS-T1/T2-1000DC-PV/2+V |
| Защита срещу пренапрежение | T1 / T2 |
| Напрежение при свободен ход Uocstc (V) | ≤ 975 V DC |
| Максимален разряден ток Imax (8/20 µs) (kA) | 40 kA |
| Време на отговор tA (ns) | ≤ 25 ns |
| Тестов ток на мълния (10/350 µs), заряд (As) | 2,5 As |
| Тестов ток на мълния (10/350 µs), специфична енергия (kJ/Ω) | 6,25 kJ/Ω |
| Тестов ток на мълния (10/350 µs), пикова стойност limp (kA) | 5 kA |
| Общ отведен ток Itotal (8/20 µs) (kA) | 40 kA |
| Общ отведен ток Itotal (10/350 µs) (kA) | 5 kA |
| Изолационно съпротивление Riso (GΩ) | > 5 GΩ (при 500 V DC) |
| Номинален разряден ток In (8/20 µs) (kA) | 15 kA |
| Номинален товарен ток I (A) | 80 A |
| Постоянен работен ток ICPV (µA) | < 20 µA DC |
| Максимално постоянно напрежение Ucpv (V) | 1170 V DC |
| Устойчивост на късо съединение IsCPV (kA) | 2000 A |
| Остатъчно напрежение Ures (kV) | ≤ 3,5 kV (при In) |
| – | ≤ 2,9 kV (при 5 kA) |
| – | ≤ 3,2 kV (при 10 kA) |
| – | ≤ 3,7 kV (при 20 kA) |
| – | ≤ 4,1 kV (при 30 kA) |
| – | ≤ 4,6 kV (при 40 kA) |
| Ток на защитния проводник IPE | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Ниво на защита Up (kV) | ≤ 3,5 kV |
| Консумация в режим на готовност Pc (mVA) | ≤ 25 mVA |
| Конфигурация на връзката | Конфигурация Y |
ВНИМАНИЕ! АКТИВНИТЕ ЧАСТИ НА ТЕЗИ МОДУЛИ ОСТАВАТ ПОД НАПРЕЖЕНИЕ ДОРИ СЛЕД ИЗКЛЮЧВАНЕТО ИМ ОТ ИНВЕРТОРА.
