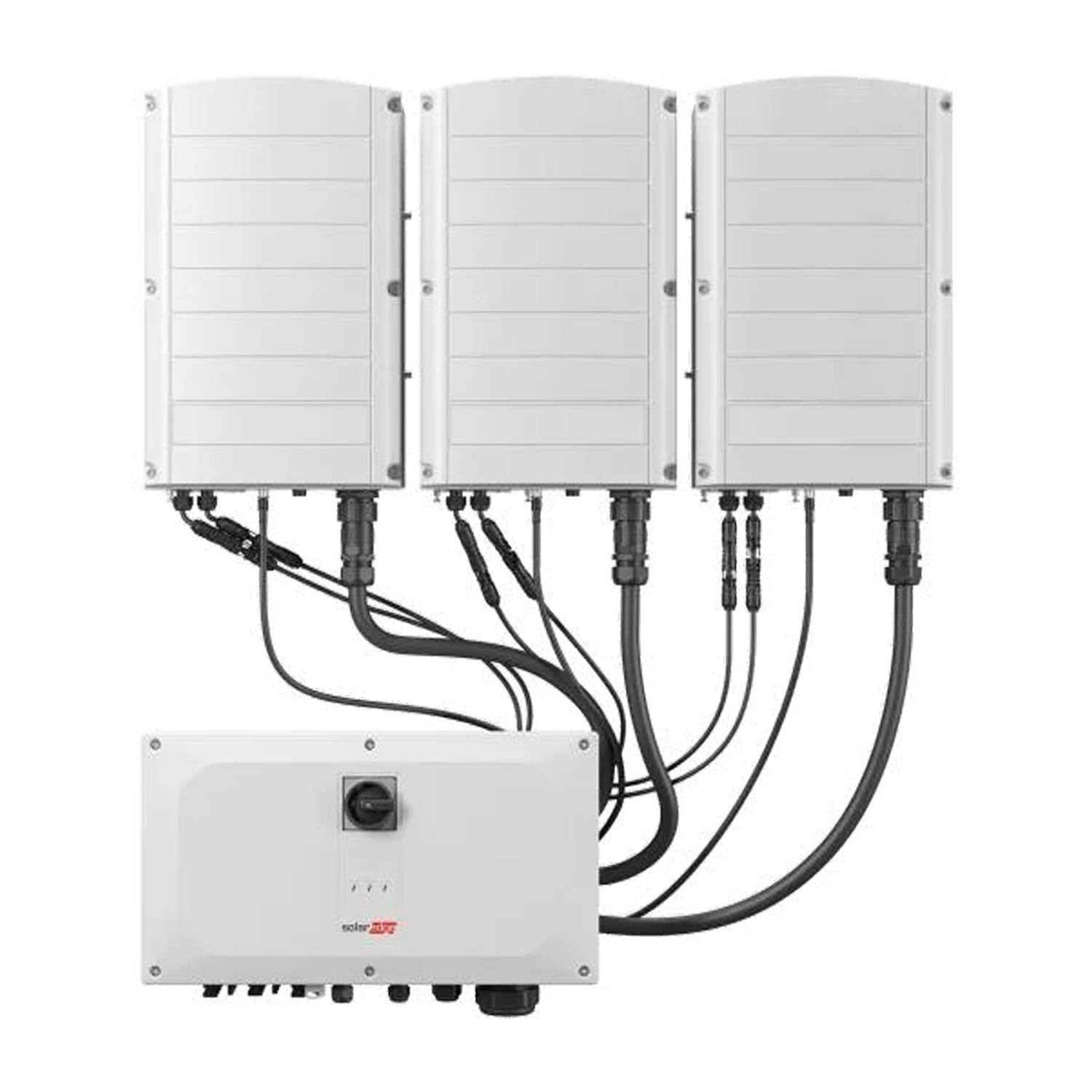

Инвертор SOLAR EDGE SE100K – RW00IBNM4 + 3 помощни единици SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Производител | |
|---|---|
| Номинална мощност | |
| Захранване | |
| Хибридно устройство | |
| MPPT | |
| Гаранция | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | |
| SPD – Свободен слот | |
| AFCI | |
| Тегло | 114,52 kg |
| CN | 85044086 |
Чиста цена
4 438,95 €
Брутно
Брутно
Подробности за продукта
| Производител | |
|---|---|
| Номинална мощност | |
| Захранване | |
| Хибридно устройство | |
| MPPT | |
| Гаранция | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Тип I | |
| SPD Тип II | |
| SPD Typ III | |
| SPD – Свободен слот | |
| AFCI | |
| Тегло | 114,52 kg |
| CN | 85044086 |
Трифазни инвертори SolarEdge с технология Synergy (Европа)
Трифазните инвертори SolarEdge с технология Synergy (модели SE50K, SE66.6K, SE90K, SE100K, SE120K) са усъвършенствани решения за големи фотоволтаични инсталации, проектирани за бърз монтаж и максимална ефективност. Благодарение на модулната конструкция, включваща 2 или 3 синергични блока и едно устройство за управление на синергията, монтажът е лесен и може да бъде извършен от двама души. Тези инвертори предлагат дълъг гаранционен срок (12-20 години) и редица вградени функции за безопасност и мониторинг.
Основни характеристики на трифазните инвертори SolarEdge с технология Synergy:
- Бърз монтаж и пускане в експлоатация: Специален процес на предварително въвеждане позволява автоматична валидация на компонентите и кабелите още преди свързване към мрежата, а леката и модулна конструкция улеснява монтажа.
- Висока надеждност и лесна поддръжка: Независимата работа на всеки синергичен блок удължава безаварийния период и опростява обслужването.
- Разширена безопасност: Вградени датчици за температура откриват проблеми в окабеляването, интегрирана защита срещу ефекти от електрически дъгови къси съединения, опционално бързо изключване и наблюдавани сменяеми защити срещу пренапрежение (SPD DC тип 2, опционално AC тип 2).
- Максимална производителност на системата: Вградена функция за ограничаване на потенциално индуцирана деградация (PID) и максимална ефективност на инвертора до 98,3%.
- Комплексен мониторинг: Вградена мониторингова функция на ниво модул с комуникация през Ethernet или мобилна мрежа (опционално Wi-Fi), осигуряваща пълна видимост на работата на системата.
- Широк спектър на мощности: Налични модели с номинална изходна мощност от 50 kW до 120 kW, подходящи за големи търговски и индустриални проекти.
За кого е подходящ този избор?
Трифазните инвертори SolarEdge с технология Synergy са идеално решение за големи фотоволтаични инсталации в търговския и индустриалния сектор на европейския пазар. Тяхната модулна конструкция, усъвършенстваните функции за безопасност, високата ефективност и комплексните възможности за мониторинг ги правят отличен избор за инвеститори и разработчици, търсещи надеждни, лесни за монтаж и експлоатация, както и икономически изгодни решения. Дългият гаранционен срок допълнително потвърждава тяхното високо качество и дълготрайност.
| Параметър | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| ИЗХОД | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Номинална активна изходна мощност AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Максимална извънредна изходна мощност AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Изходно напрежение AC – фаза-фаза/фаза-нулев кабел (номинално) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Изходно напрежение AC – обхват фаза-фаза/обхват фаза-нулев кабел (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Честота AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Максимален непрекъснат изходен ток (на фаза) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Свързване на изходните линии AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Поддържани мрежи | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Максимален диференциален ток(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Мониторинг на мрежата, защита при работа в изолация, конфигурируем коефициент на мощност, настраиваеми прагови стойности според страната | Да | Да | Да | Да | Да |
| Общо хармонично изкривяване (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Обхват на коефициента на мощност | +/- от 0.8 до 1 | +/- от 0.8 до 1 | +/- от 0.8 до 1 | +/- от 0.8 до 1 | +/- от 0.8 до 1 |
| ВХОД | |||||
| Максимална мощност DC (STC модул) инвертор / синергична единица (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Без трансформатор, неутрален | Да | Да | Да | Да | Да |
| Максимално входно напрежение DC+ до DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Номинално входно напрежение DC+ до DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Максимален входен ток (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Защита срещу обратна полярност | Да | Да | Да | Да | Да |
| Откриване на земно късо съединение | Чувствителност 167 kΩ на синергична единица(4) | Чувствителност 167 kΩ на синергична единица(4) | Чувствителност 167 kΩ на синергична единица(4) | Чувствителност 167 kΩ на синергична единица(4) | Чувствителност 167 kΩ на синергична единица(4) |
| Максимална ефективност на инвертора (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Европейска ефективност (претеглена) (%) | 98 | 98 | 98 | 98 | 98 |
| Нощна консумация на енергия (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| ОСТАНАЛИ ФУНКЦИИ | |||||
| Поддържани комуникационни интерфейси(5) | 2 x RS485, Ethernet, Wi-Fi (по избор), мобилна мрежа (по избор) | 2 x RS485, Ethernet, Wi-Fi (по избор), мобилна мрежа (по избор) | 2 x RS485, Ethernet, Wi-Fi (по избор), мобилна мрежа (по избор) | 2 x RS485, Ethernet, Wi-Fi (по избор), мобилна мрежа (по избор) | 2 x RS485, Ethernet, Wi-Fi (по избор), мобилна мрежа (по избор) |
| Интелигентно управление на енергията | Ограничаване на експорта | Ограничаване на експорта | Ограничаване на експорта | Ограничаване на експорта | Ограничаване на експорта |
| Стартиране на инвертора | Мобилно приложение SetApp, използващо вграден Wi-Fi точка за достъп за локална връзка | Мобилно приложение SetApp, използващо вграден Wi-Fi точка за достъп за локална връзка | Мобилно приложение SetApp, използващо вграден Wi-Fi точка за достъп за локална връзка | Мобилно приложение SetApp, използващо вграден Wi-Fi точка за достъп за локална връзка | Мобилно приложение SetApp, използващо вграден Wi-Fi точка за достъп за локална връзка |
| Защита от смущения, причинени от електрическа дъга | Вградена, с възможност за конфигуриране от потребителя (според UL1699B) | Вградена, с възможност за конфигуриране от потребителя (според UL1699B) | Вградена, с възможност за конфигуриране от потребителя (според UL1699B) | Вградена, с възможност за конфигуриране от потребителя (според UL1699B) | Вградена, с възможност за конфигуриране от потребителя (според UL1699B) |
| Бързо изключване | По избор (автоматично след изключване от мрежата AC) | По избор (автоматично след изключване от мрежата AC) | По избор (автоматично след изключване от мрежата AC) | По избор (автоматично след изключване от мрежата AC) | По избор (автоматично след изключване от мрежата AC) |
| PID регулатор | Нощни часове, вграден | Нощни часове, вграден | Нощни часове, вграден | Нощни часове, вграден | Нощни часове, вграден |
| Защита от пренапрежение RS485 (портове 1+2) | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани |
| Защита от пренапрежение DC | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани | Тип II, сменяеми на място, интегрирани |
| Защита от пренапрежение AC | Тип II, сменяеми на място, по избор | Тип II, сменяеми на място, по избор | Тип II, сменяеми на място, по избор | Тип II, сменяеми на място, по избор | Тип II, сменяеми на място, по избор |
| Предпазители DC (еднополюсни) | 25 A, по избор | 25 A, по избор | 25 A, по избор | 25 A, по избор | 25 A, по избор |
| DC прекъсвач | По избор | По избор | По избор | По избор | По избор |
| СЪВМЕСТИМОСТ С НОРМИ | |||||
| Безопасност | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Норми за свързване към мрежата(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Тип A+ B, G99 Тип A+ B, G99 (NI) Тип A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Тип A+ B, G99 Тип A+ B, G99 (NI) Тип A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Тип A+ B, G99 Тип A+ B, G99 (NI) Тип A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Тип A+ B, G99 Тип A+ B, G99 (NI) Тип A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Тип A+ B, G99 Тип A+ B, G99 (NI) Тип A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 клас A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 клас A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 клас A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 клас A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 клас A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Да | Да | Да | Да | Да |
| ПАРАМЕТРИ НА ИНСТАЛАЦИЯТА | |||||
| Брой синергични единици на инвертор | 2 | 2 | 3 | 3 | 3 |
| Пресечна площ и външен диаметър на кабела AC: линия/PE (алуминий или мед) (мм²/мм) | Пресечна площ до 120 / 70 мм²; външен диаметър 30-50 / 12-20 мм | Пресечна площ до 120 / 70 мм²; външен диаметър 30-50 / 12-20 мм | Пресечна площ до 120 / 70 мм²; външен диаметър 30-50 / 12-20 мм | Пресечна площ до 120 / 70 мм²; външен диаметър 30-50 / 12-20 мм | Пресечна площ до 120 / 70 мм²; външен диаметър 30-50 / 12-20 мм |
| DC вход: инвертор/синергична единица(7)(8) | 8/4 двойки MC4 | 8/4 двойки MC4 | Щуцер, 2 двойки/ 1 двойка, пресечна площ до 50 мм², алуминий или мед, външен диаметър на кабела 12-20 мм | Щуцер, 2 двойки/ 1 двойка, пресечна площ до 50 мм², алуминий или мед, външен диаметър на кабела 12-20 мм | 12/4 двойки MC4, Щуцер, 3 двойки / 1 двойка, пресечна площ до 50 мм² алуминий или мед, външен диаметър на кабела 12-20 мм |
| Размери (вис. x шир. x дълб.) (мм) – Синергична единица | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Размери (вис. x шир. x дълб.) (мм) – Управляващо устройство на синергията | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Тегло (кг) – Синергична единица | 32 | 32 | 32 | 32 | 32 |
| Тегло (кг) – Управляващо устройство на синергията | 18 | 18 | 18 | 18 | 18 |
| Работен температурен обхват (°C) | от -40 до +60(9) | от -40 до +60(9) | от -40 до +60(9) | от -40 до +60(9) | от -40 до +60(9) |
| Охлаждане | Вентилатор (сменяем) | Вентилатор (сменяем) | Вентилатор (сменяем) | Вентилатор (сменяем) | Вентилатор (сменяем) |
| Нивото на шум (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Степен на защита | IP65 – за външна и вътрешна употреба | IP65 – за външна и вътрешна употреба | IP65 – за външна и вътрешна употреба | IP65 – за външна и вътрешна употреба | IP65 – за външна и вътрешна употреба |
| Монтаж | Включена скоба | Включена скоба | Включена скоба | Включена скоба | Включена скоба |
(1) Опция, налична в някои страни. Повече информация: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 във Великобритания
(3) Ако е необходим външен RCD, стойността му на изключване трябва да бъде ≥ 200 mA за SE50K/SE66.6K; ≥ 300 mA за SE90K, SE100K
(4) Ако местните разпоредби го позволяват
(5) За спецификация на допълнителни комуникационни опции посетете https://www.solaredge.com/products/communication или страницата с ресурси: https://www.solaredge.com/downloads# за сваляне на съответната техническа спецификация
(6) Всички норми и сертификати са налични за сваляне в категория „Сертификати“ на страницата с ресурси: https://www.solaredge.com/downloads#/
(7) DC входът е наличен с MC4 конектори или щуцери по частите на инвертора. За повече информация се свържете с SolarEdge
(8) Допуска се само използването на MC4 конектори, произведени от Staubli
(9) Намаляване на мощността – за спецификация вижте https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
