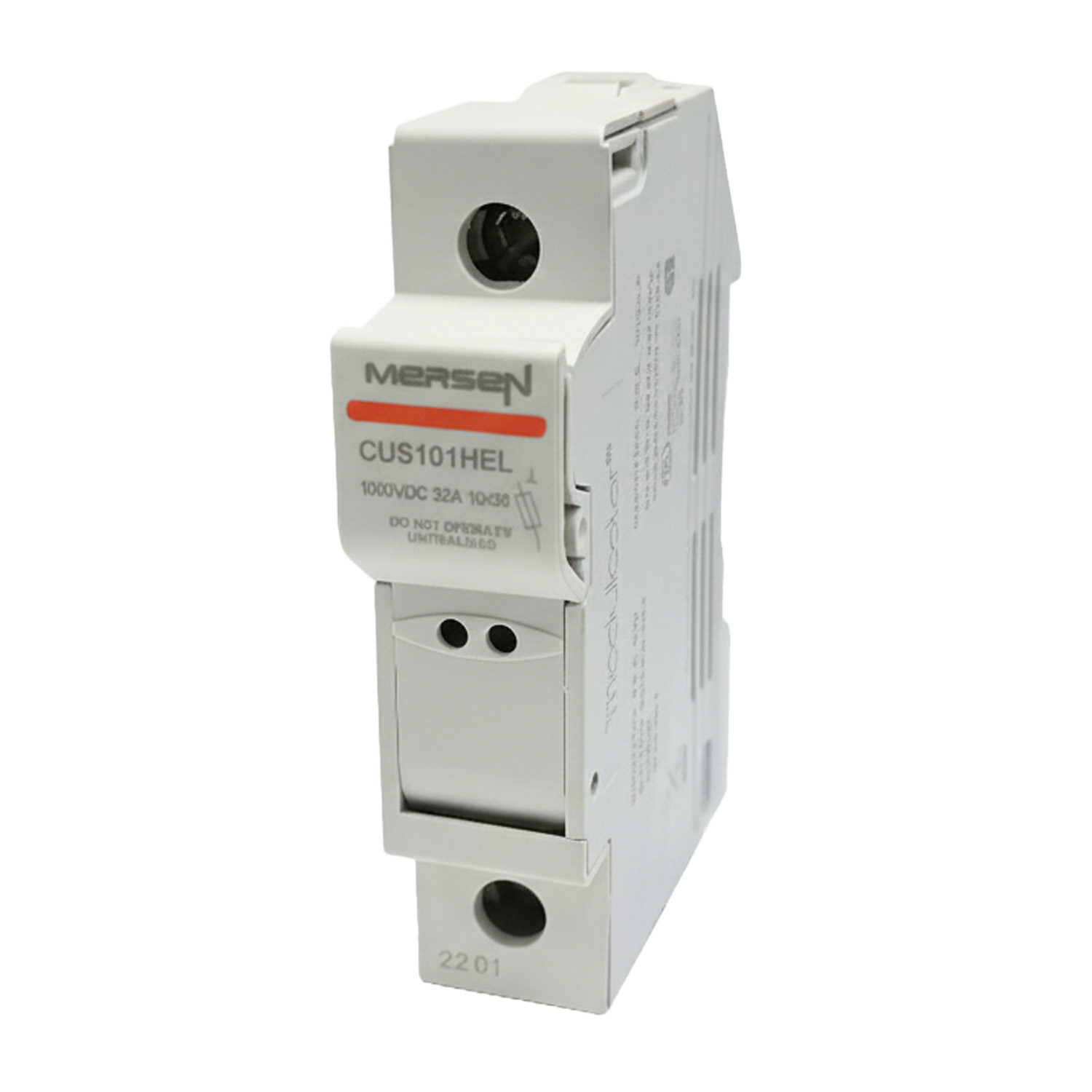

Предпазителна основа MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Подробности за продукта
| Производител | |
|---|---|
| Тегло | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M и HP10M
Модулните гнезда за предпазители Mersen HelioProtection® Modulostar® са специално проектирани за фотоволтаични (PV) приложения и други приложения с постоянен ток (DC). Те осигуряват надеждна защита на PV инсталации благодарение на съответствието с ключови отраслови стандарти и наличието на версии с индикатор за сработване.
Основни характеристики на Mersen HelioProtection® Modulostar® HP6M и HP10M:
- Налични модели HP6M и HP10M с различен брой модули.
- Съответствие със стандартите UL 4248-19 и IEC 60269-1, RoHS.
- Пластмаси, отговарящи на UL 94 V0 до V2 (Yellow Card).
- Налични версии с индикатор за сработване (визуален светлинен индикатор, работещ при 220 VDC до 1000 VDC) или без.
- Обхват на поддържаните проводници: 2,5 мм² до 6 мм² (в зависимост от модела).
- Максимално номинално изолационно напрежение 6 kV, номинален ток 32 A.
- Работна температура от -40 °C до 70 °C (по време на работа).
За кого е подходящо това?
Гнездата HelioProtection® Modulostar® са идеален избор за инсталатори на фотоволтаични системи, производители на нисковолтови разпределителни табла и сервизни техници на DC инсталации. Те са отлични за защита на серии фотоволтаични панели (стрингове), като ги предпазват от пренапрежения и къси съединения в жилищни и търговски приложения.
| Параметър | HP6M Без индикатор | HP6M С индикатор |
|---|---|---|
| Съответствие със стандартите | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Съответствие с RoHS | Да | Да |
| Съответствие на пластмасите | UL 94 VO до V2 (Yellow Card) | UL 94 VO до V2 (Yellow Card) |
| Индикатор за сработване | Не | Да |
| Напрежение на индикатора | – | 220VDC до 1000VDC |
| Диаметър на държача на предпазителя (mm) | 6.35 | 6.35 |
| Макс. препоръчителен момент на затягане (Nm) | 2 | 2 |
| Макс. препоръчителен момент на затягане (lbs.-in) | 17.7 | 17.7 |
| Препоръчана отвертка | PZ2 или плоска 5.5x1mm | PZ2 или плоска 5.5x1mm |
| Макс. диаметър на отвертката (mm) | 6 | 6 |
| Номинално изолационно напрежение (Ui DC) | 1000VDC | 1000VDC |
| Изисквано ударно номинално напрежение (Uimp) | 6kV | 6kV |
| Степен на замърсяване (Pollution Degree) | 2 | 2 |
| Номинален ток (A) | 32 | 32 |
| Максимални загуби на мощност на предпазителя (W) | 3 | 3 |
| Препоръчително сечение на проводника (mm²) | 2.5 до 16 | 2.5 до 16 |
| Работна температура (в покой) | -50°C до 90°C | -50°C до 90°C |
| Работна температура (по време на работа) | -40°C до 70°C | -40°C до 70°C |
| Размери на гнездото (шир. x вис. x дълб.) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Брой модули (17.5mm) | 1 | 1 |
| Каталожен номер | CUS101HEL | CUS101IHEL |
| Референтен номер | K1062724 | X1062758 |
| Брой в опаковка | 12 | 12 |
| Аксесоари (монтажен държач) | MR10 CI | MR10 CI |
| Аксесоари (пружинен клипс) | MR10RESSORTCI | MR10RESSORTCI |
| Тегло на монтажния държач (g) | 4.5 | 4.5 |
| Тегло на опаковката на монтажния държач | 200 | 200 |
