Правилният подбор на устройства за защита от пренапрежение е ключът към безопасността и дълготрайността на фотоволтаичната инсталация. Дори най-добрият инвертор или панели не са устойчиви на последиците от пренапрежения, възникнали вследствие на атмосферни разряди или комутационни явления.
Затова, освен самите защити, също толкова важно е правилното им заземяване – както видът, така и сечението на проводниците имат значение.

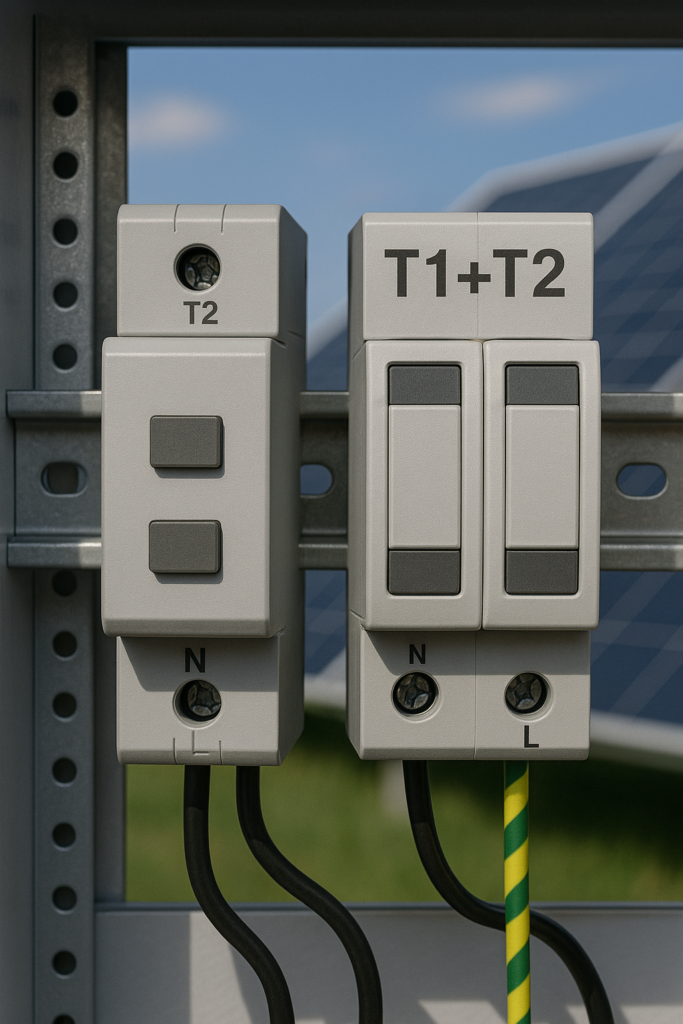

Кога използваме защити тип T2
Ограничителите T2 (тип 2) монтираме в инсталации без риск от директен удар от мълния, тоест когато:
- сградата няма мълниезащитна инсталация (LPS),
- покривът е изработен от непроводим материал (напр. керамични керемиди, битумна/рулонна хидроизолация, шиндли, шисти),
- PV конструкцията не е свързана към мълниезащитното заземяване.
В такъв случай защитата T2 предпазва от косвени и индуцирани пренапрежения, които могат да възникнат при удар на мълния в близост до сградата или в електроенергийната мрежа.
Кога използваме защити тип T1+T2
Ограничителите T1+T2 са задължителни там, където съществува риск от директен мълниеносен разряд – тоест когато:
- обектът има мълниезащитна инсталация,
- PV конструкцията е метално (галванично) свързана с LPS или със заземяването,
- покривът е метален (трапецовидна ламарина, метални керемиди) и образува връзка с PV конструкцията,
- DC проводниците минават по-близо от 0,5 m до елементи на мълниезащитата.
T1+T2 защитава от последствията на директни и косвени разряди, затова се прилага както от страна DC, така и от страна AC.
Практическо правило:
Ако на покрива е използвана защита T1+T2, то в AC разпределителното табло също трябва да бъде монтирана T1+T2, за да се запази координацията на защитите от двете страни на инвертора.
Повторение на защитите при дълги стрингове
Ако разстоянието между PV модулите и инвертора надвишава 10 m, DC защитите от пренапрежение трябва да се повторят в началото и в края на стринга:
- един комплект при панелите (в PV стрингова кутия),
- втори при инвертора.
По този начин енергията на пренапрежението се разсейва ефективно, а DC проводниците и устройствата са защитени по цялата дължина на трасето.
Избор на сечение на заземителните проводници – 6 mm² или 16 mm²?
Ефективността на ограничителите на пренапрежение зависи не само от типа им, но и от правилното заземяване. Твърде тънък заземителен проводник може да не отвежда енергията на импулса, а твърде дълъг или неправилно положен – увеличава импеданса на защитния път.
Многожилен меден проводник 6 mm² Cu
Използва се в инсталации без LPS (мълниезащита), тоест там, където:
- рискът от директен разряд е нисък,
- използват се защити тип T2,
- заземителните проводници са с къси участъци (до няколко метра),
- PV конструкцията се свързва с локален заземител или с главната изравнителна PE шина.
Пример: инсталация на еднофамилна къща с покрив от керемиди, без мълниезащита – меден проводник 6 mm² е достатъчен.
Многожилен меден проводник 16 mm² Cu
Използва се в инсталации с мълниезащитна инсталация (LPS) или там, където:
- PV конструкцията е свързана с елементи на мълниезащитата,
- използват се защити тип T1 или T1+T2,
- сградата има метален покрив или стоманена конструкция,
- съществува възможност за протичане на част от мълниеносния ток.
Пример: хале с покрив от трапецовидна ламарина и мълниезащитна система – меден проводник 16 mm² като връзка на PV конструкцията към заземителя е задължителен.
Добри практики при заземяване
- Водете заземителните проводници по най-късия и най-правия път, като избягвате контури и остри завои.
- Изпълнявайте връзките трайно и устойчиво на корозия – най-добре с неръждаеми скоби или чрез запояване/заваряване.
- Уверете се, че DC, AC и заземяването на PV конструкцията са общо свързани и имат обща референтна точка на потенциалите (Главна заземителна шина – GSU).
Обобщение
| Елемент | Тип сграда / покрив | Препоръчителни SPD | Сечение на заземяване |
|---|---|---|---|
| Еднофамилна къща без LPS, покрив от керемиди/битум/шиндли | Непроводим покрив | T2 (DC и AC) | 6 mm² Cu |
| Сграда с мълниезащита или метален покрив | Проводим покрив / LPS | T1+T2 (DC и AC) | 16 mm² Cu |
| Разстояние модули–инвертор > 10 m | Дълъг стринг | Повторени DC SPD | Както по-горе (според LPS) |
В заключение:
Защитата от пренапрежение на PV инсталацията работи ефективно само когато е комплексна, координирана и правилно заземена.
В офертата на 7SUN.eu ще намерите пълни комплекти AC/DC защити (T2 и T1+T2), PV присъединителни кутии с готово заземяване и Cu проводници 6 mm² и 16 mm², съответстващи на стандартите PN-HD 60364-7-712 и EN 61643-32.
